振動在線監測智能終端
產品介紹
LC-520-W 系列三軸振動溫度采集終端是適用于工業旋轉類設備健康狀態的數據監測終端。該終端為一體化三軸振溫采集傳感器，可同時采集 X、Y、Z三軸高頻振動信號和設備表面溫度參數。設備安裝于旋轉類設備表面，實現設備健康狀態的 24 小時在線監測，通過 LC-510P8 工業 POE 網關進行供電，并以工業以太網將數據上傳至服務平臺，實現設備的遠程監測與數字化管理。產品可適應于高溫、高濕、粉塵、腐蝕等惡劣工業環境，IP68 高防護等級確保數據采集的穩定性與精準性，是工業設備狀態監測的理想選擇。
LC-510P8+LC-520-W
設備采用云概念實現設備健康診斷，管理者只需通過網頁或“振動無憂”app 即可實現設備健康狀態的實時管理。登錄賬號后，根據不同權限展示不同模塊，使得管理任務更加清晰明了。
針對不同用戶需求，平臺提供多級分廠管理，方便查找設備的同時也可以對公司人員進行管理。此外，系統平臺集成度非常高，除了在線監測數值，還能進行點檢、故障診斷、離線診斷、軸承診斷、臨時采集任務等顯示歸納，實現對設備全方位監測分析，無需切換賬號。
設備支持 24 小時無縫設備狀態監測，確保設備安全、平穩、高效運行。結合遠程故障診斷專家系統，可以自動、實時地采集、分析數據，準確識別故障類型、程度，精確定位故障部位。
系統支持自動智能報警功能，減輕運維人員繁瑣、復雜的數據分析、比對、統計和綜合工作，降低人為失誤。
三、故障分析診斷功能
設備通過精確定位故障，可以提高維修效率、減少維修損失。并且對故障進行早期預警，提前制定維修決策和做好維修準備，幫助企業減少停機和多次維修帶來的更多費用。幫助企業節約維修成本。
四、預警報警功能
提供振動速度、振動加速度、溫度等多參量的預警和報警閾值設置。支持多級報警策略，當設備運行參數超過設定閾值時，系統自動觸發報警并推送通知，幫助運維人員及時發現設備異常，防患于未然。
五、支持多種圖譜觀測
系統提供多種專業化分析圖譜功能，包括時域波形、頻譜、多時域、多頻譜、多趨勢、瀑布圖、倒頻譜、包絡解調譜等，幫助振動領域?qū)＜彝瓿蓪υO(shè)備的高精度診斷。并且平臺可自動生成診斷報告，方便維修部門下單維修服務或后期歸為案例傳看。
時域波形分析：顯示數據不同時刻的幅值變化曲線，同時可進行任意波形段擴展，方便觀察。同時系統自動計算振幅、有效值、峰峰值、峭度、歪度、通頻值，給與直觀時域判斷。
倒譜分析：采用倒譜分析技術可以分離出邊帶信號，倒譜圖中的離散譜線高度就反映原功率譜中周期分量的大小。
譜差分析：當顯示頻譜時，該功能將工況譜圖與正常譜圖做差譜分析，很容易提取故障特征，得出故障原因。
小波變換分析：實質是把原始信號不同頻率段的信息抽取出來，并將其顯示于時間軸上，小尺度的變換包含信號的高頻成分，大尺度的信號包含信號的低頻成分。這樣，我們就可以根據需要，選取不同尺度的變換來找出故障特征。
包絡波和包絡譜分析：通過包絡分離出原信號中的低頻信息進行解調，因此，由包絡分析得到的結果用于診斷滾動軸承和齒輪往往比較清晰直觀。
自相關分析和互相關分析：主要用于檢測混于隨機噪聲中的確定性信號和隱含在信號中的周期性。還可同時對兩個不同測點振動信號做相關分析或互譜分析。相關分析適用于降噪、提取周期成分、確定故障源等。
瀑布圖分析：是在一段時間內連續測得的一組頻譜圖順序組成的三維頻譜圖。當采用整周期采樣時，三維瀑布圖可用于啟停機分析。
六、設備全生命周期管理
設備帶有壽命評估與評價模塊和健康狀況評估模塊，可以設備振動趨勢的分析及振動烈度的大小，判斷出設備壽命的具體情況，用戶可以根據評估報告確定檢修時間及檢修所用備件的購買。并且通過設備故障時間及次數的統計可以顯示出設備全生命健康狀況，通過顏色的標注直觀的查看出設備報警維修的時間。
七、AI智能診斷功能
平臺創建設備診斷模板，通過模板測點進行測量，最終可實現設備智能診斷。
功能特性
1. 深度機器學習模型
內置基于深度學習的振動信號分類模型（CNN/LSTM 混合架構）
支持 12 類典型機械故障識別（軸承故障、齒輪損傷、不對中、松動等）
故障診斷準確率≥98%（實驗室數據）
2. 實時智能分析
毫秒級信號處理與特征提取
自適應閾值報警系統（動態基線算法）
多傳感器數據融合分析（振動 + 溫度 + 轉速聯合診斷）
3. 智能決策支持
自動生成三級維修建議（立即停機 / 定期監測 / 繼續運行）
模型接入 DeepSeek，雙向決策支持
關聯歷史數據進行趨勢預測（RUL 剩余壽命評估）
基本參數

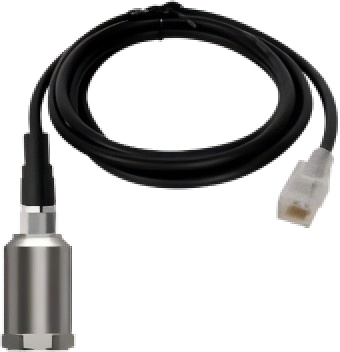

產品名稱：三軸振動溫度監測終端
產品型號：LC-520-W；
供電方式：DC 10-30 VDC（POE 供電）
功耗：0.5W
防護等級：IP68
安裝方式：磁吸/螺紋（可選）
信號傳輸：以太網
振動測量參數
振動測量方向：X 軸、Y 軸、Z 軸（三軸同步）
頻率范圍：10-1600Hz 或 10-5000Hz
振動速度均方根值測量范圍：0-50 mm/s
振動速度均方根值測量精度：< 1% (@160Hz, 10mm/s)
振動速度均方根值顯示分辨率：0.1 mm/s
振動位移峰峰值測量范圍：0-5000 μm
振動位移峰峰值測量精度：< 1% (@40Hz, 400μm)
振動位移峰峰值顯示分辨率：0.1 μm
振動加速度均方根值測量范圍：16g（默認 g 取 9.8m/s2）
振動加速度均方根值測量精度：< 1% (@160Hz, 10mm/s)
振動加速度均方根值顯示分辨率：0.1 m/s2
溫度測量參數
表面溫度測量范圍：-40℃ ~ +80℃
溫度顯示分辨率：0.1℃
工作環境

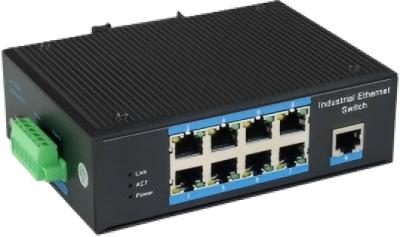

產品型號：LC-510P8
產品描述：9 路非管理型工業級以太網 POE 交換機
端口描述：1 個 RJ45 上聯口 + 8 個 POE 供電 RJ45 口
網絡協議：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3af、IEEE802.3at
工作溫度：-40℃ ~ 85℃
儲存溫度：-40℃ ~ 85℃
相對濕度：5% ~ 95%（無凝露）
輸入電壓：DC 12-52V（雙電源冗余備份）poe 模式輸入電壓 DC 48-57V
POE 標準：IEEE802.3af / IEEE802.3at
POE 輸出功率：15.4W (af) / 30W (at)
防護等級：IP50
安裝方式：DIN 卡軌式、壁掛式
外殼：金屬外殼
散熱方式：自然冷卻，無風扇
尺寸：153 × 113 × 48 mm（寬×深×高）
重量：0.65Kg
平均無故障時間：300,000 小時
認證：CE、FCC、RoHS、ISO9001:2008

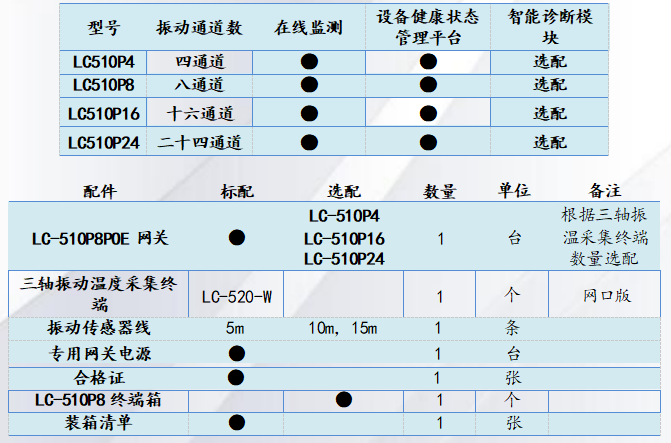

產品選配
