產品概述

        LC-530 多功能在線監測終端可接入現場具有 485 通訊的設備，支持標準的485 通訊協議，同時可采集 4-20mA 狀態量。解決數據有線傳輸帶來的限制。

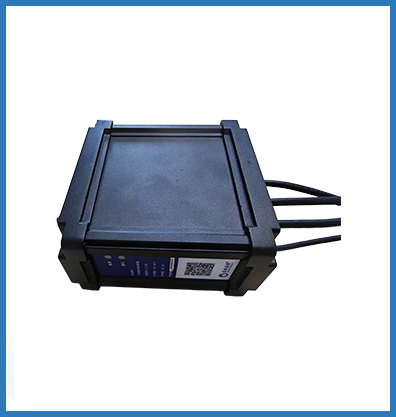

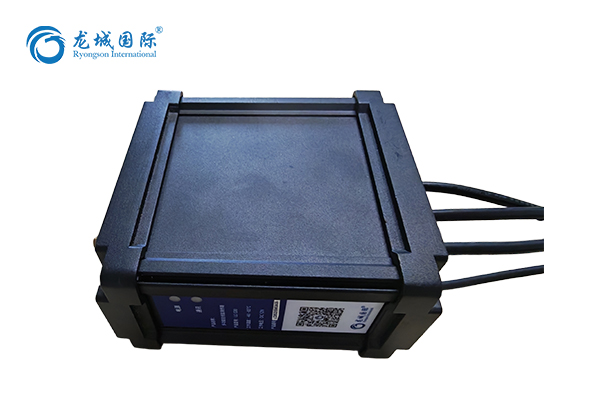

圖. 1 LC530 多功能在線監測終端

        安裝在現場的硬件均為 4G 通訊傳輸，免去現場敷設通訊線纜的繁瑣工程。終端為 DIN35 卡軌安裝，并安裝 4G 天線，將終端通電（12VDC）后，即完成設備安裝，非常簡單。

        硬件擁有良好性能及穩定性，在各種不同的環境的環境下，如高溫、低溫，高濕度，高鹽度等，都能夠長時間穩定運行。該硬件已在多個不同項目進行了批量使用，例如，在海南索道（高溫、高濕度、高鹽度）、鋼鐵廠（高溫、高粉塵）。

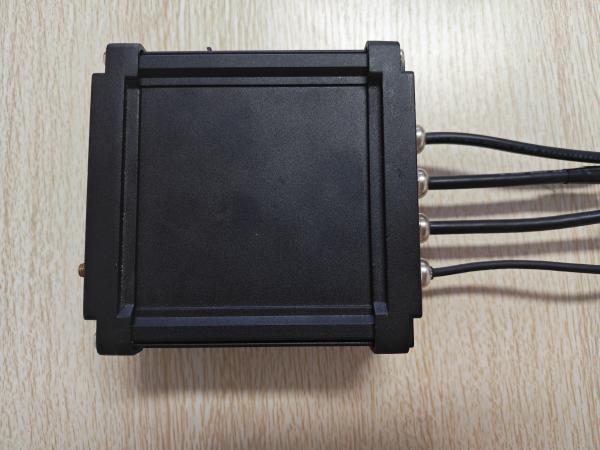

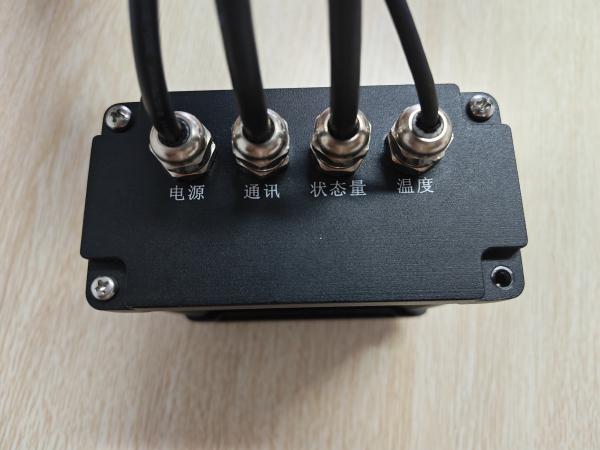

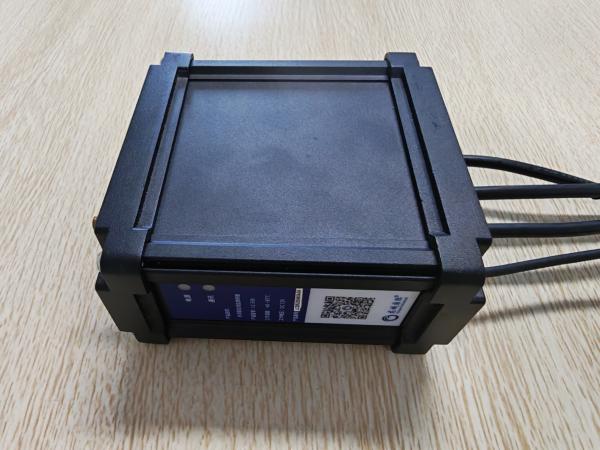

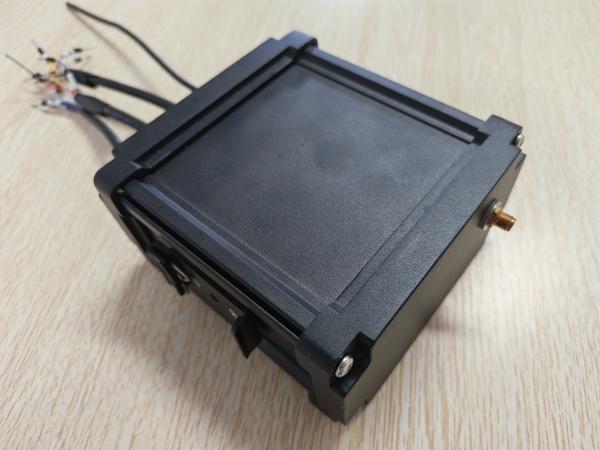

產品實拍

應用案例

1. 武漢某索道集團股份有限公司

海南猴島在線監測項目

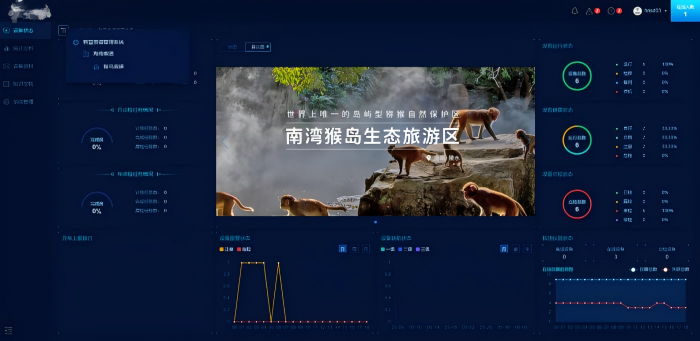

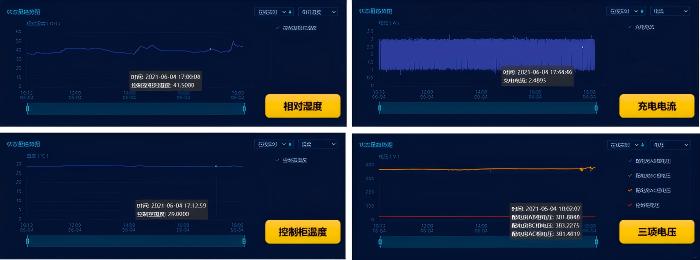

圖. 2  多種狀態量在線監測

2. 鞍山市某自動化有限公司

高壓控制柜溫度在線監測

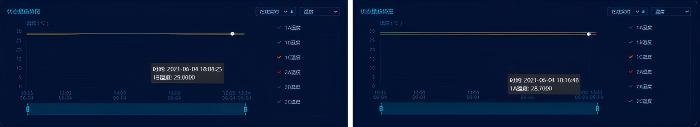

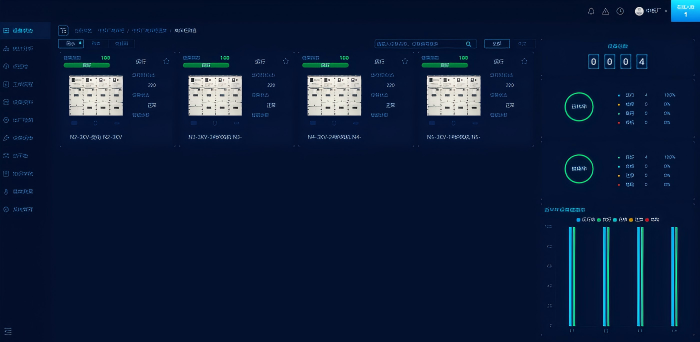

圖. 3 485 通訊溫度在線監測

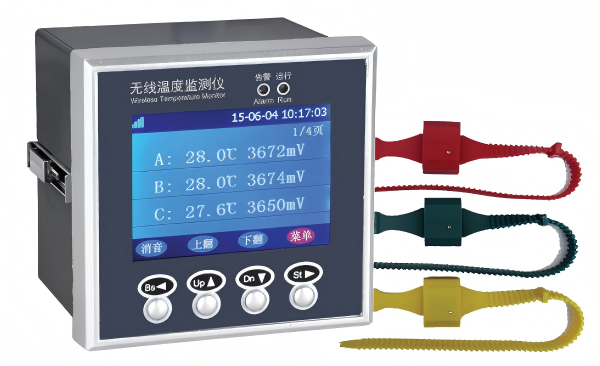

圖. 4 現場使用硬件

技術路線

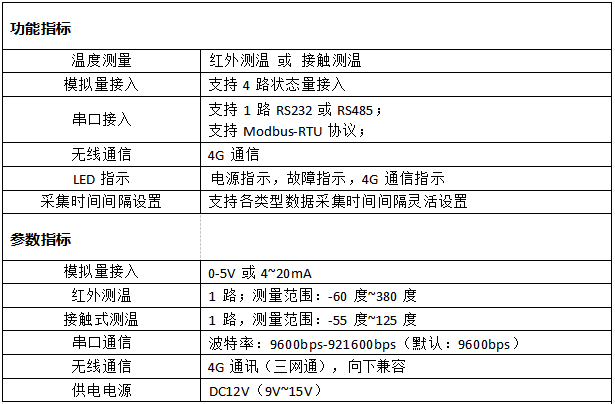

        LC530 定義為“LC 通訊模塊”，主機提供 4 路狀態量采集，1 路 DS18B20 溫度采集功能；提供 2 路 RS485 接口，1 路 RS232 接口用于擴展模塊采集功能；1 路IIC 通訊接口，用于連接其他 IIC 設備（如數字紅外溫度等）。

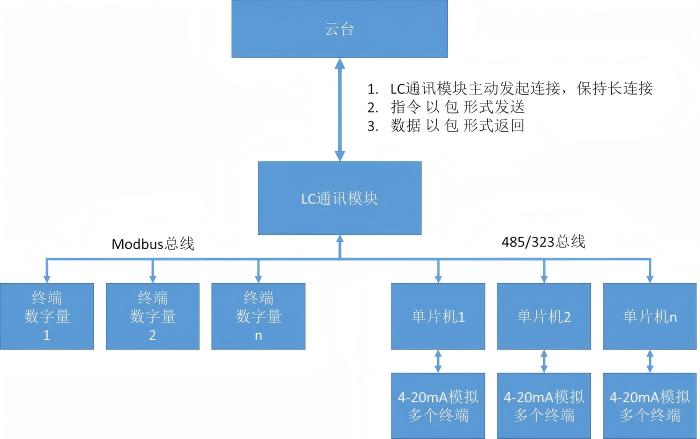

圖. 5 整體技術結構

        整體設計思路以“框架”理念執行。

        云臺與采集模塊間的通訊采用成熟的 TCP/IP 協議進行通訊，并采用長連接方式，通訊模塊僅負責命令的轉發及校驗，不對命令做儲存操作。

采集命令

模塊收到采集命令后，根據命令，依次對終端進行訪問，采集數據后，進行組包并發送給云臺

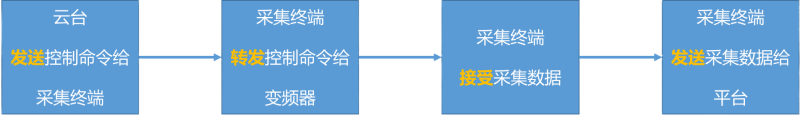

圖. 6 采集命令流程

控制命令

模塊收到控制命令后，必須與云臺進行校驗，命令沒有錯誤，則可發送至終端

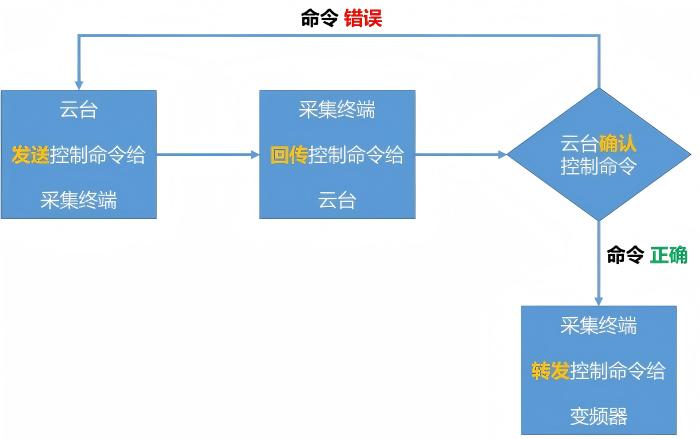

圖. 7 控制命令流程
