產品簡介

        LC-520 振動無線傳感器主要用于監測機械設備的振動和溫度，掌握設備的運行狀態，保證設備的安全運行。LC-520 是集物聯網和振動傳感器為一體的新型振動測量?jī)x，該測量?jī)x集成了 三軸振動和溫度傳感器，高性能低功耗的 ARM 處理器，24 位 AD 轉換器和數字信號處理單元，通過 Zigbee 與網關直接進行通信，將振動溫度特征信息和實時波形傳送到上位機監控軟件。

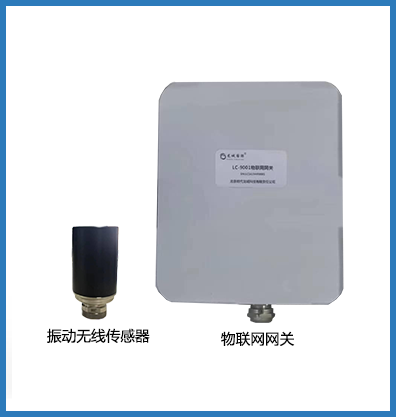

LC-520振動無線傳感器及物聯網網關

產品特點

• 高度穩定的電路設計和儀器結構設計，加以標準總線體系結構，使儀器具有 很高的可靠性及可維護性。

• 高精度數據采集，采用無線傳輸方式，輔以儀器獨特的信號處理機制， 為測量人員提供快速、準確、可靠的測量分析結果。

• 使用方便簡單，節約了測試中由于反復布設有線數據采集設備而消耗 的人力和物力。

• 靈活的軟件配置，可使 LC-520 振動無線傳感器適用于多種測試場合?？蛻艨梢愿?據自身的需求，便捷的進行配置。

產品實物圖

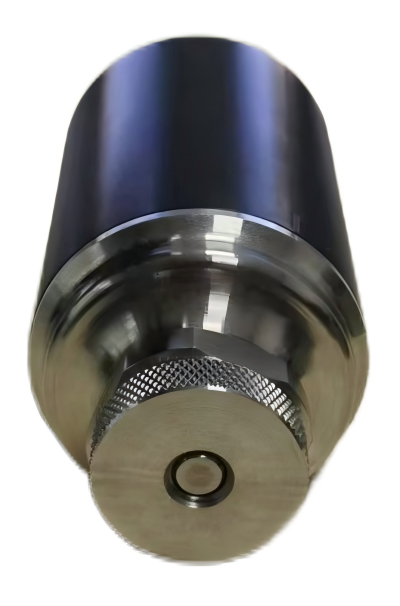

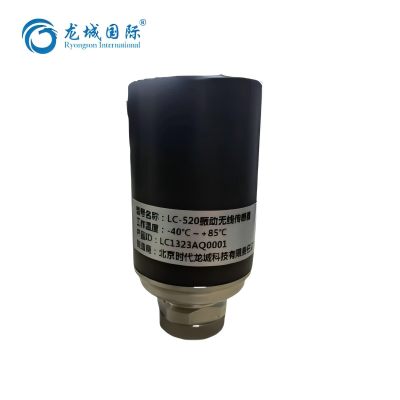

LC520振動無線傳感器實物圖

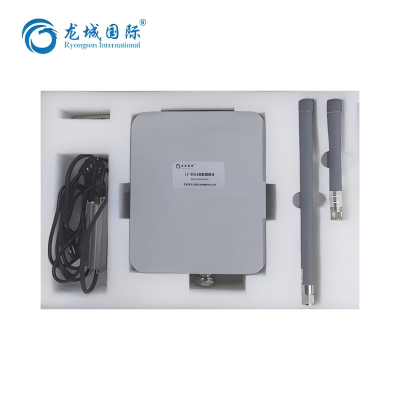

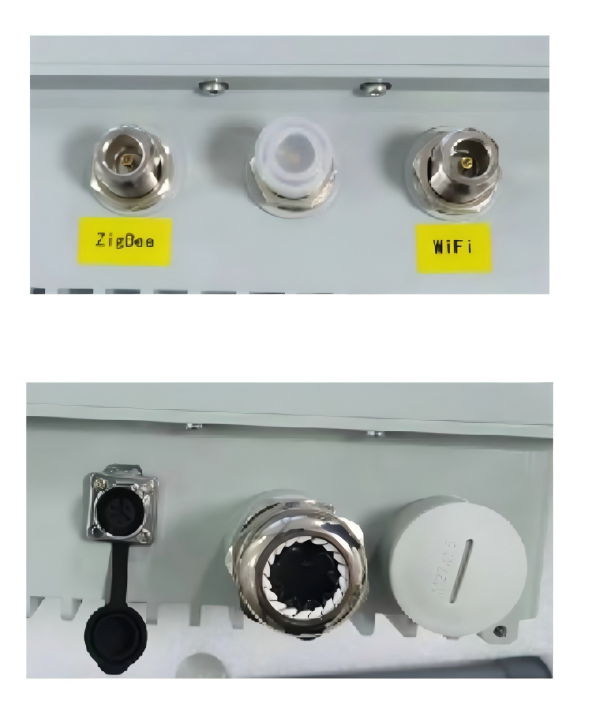

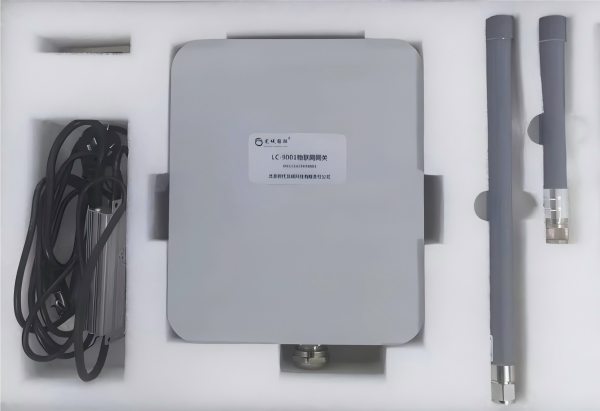

物聯網網關

振動測量參數

• 量程：Z 軸： ±50g；X/Y 軸： ±16g

• 頻率響應：Z 軸：1-12000Hz(±3dB)；X/Y 軸：0.5-1600Hz(±3dB)

• 采樣頻率：Z 軸：51200(zui大）、32768（默認）、16384、8192、4096 可選 X/Y 軸：4096 固定

• 采樣長度：Z 軸：短波形長度 4096、8192、16384、32768、51200、65536、102400、131072

• 長波形長度：大于短波形長度且為 1024 的 2 次冪倍數，327680 max；X/Y 軸：短波形 4096；無長波

• 非線性度：≤1%

• 帶寬內噪聲：Z 軸：≤50ug/ √Hz  X/Y 軸：≤210ug/ √Hz

• 輸出信號：Z 軸：加速度峰值、加速度有效值、速度有效值、包絡值；原始 加速度波形；X/Y 軸：加速度有效值、速度有效值；原始加速度波形

溫度測量參數

• 溫度單元：LMT01

• 測溫范圍：-50℃~+150℃

• 測量精度： ±1℃

電氣及結構參數

• 供電：DC3.6V（9AH 鋰亞電池）

• 工作時間：內置 10 分鐘特征值間隔，2 小時短波形間隔，24 小時長波形間 隔，工作 2 年以上

• 殼體材料：不銹鋼、阻燃 ABS

• 最大發射功率：20dBm

• 通信距離：450m（可視、空曠、無障礙、無干擾），工業現場綜合距離：50-150m

• 通信方式：2.4G

• 安裝螺栓；M8

• 重量：225g

環境及防護參數

• 工作溫度：-40℃~+85℃

• 工作濕度：10%～95%RH

• 防護等級：IP67

• 防爆等級：Exia I ICT4Ga
