產品概述

        LC-580 多功能在線振動監控終端，是專門針對風機類設備在線監測及聯鎖控制而設計的，用于長時間在線監測設備的振動狀態，具備連續精確數據采集能力。在此之上，系統支持軸承診斷功能，以及在線動平衡功能，初次轉子標定后，可在設備運行中便可知道轉子動平衡的配重信息。

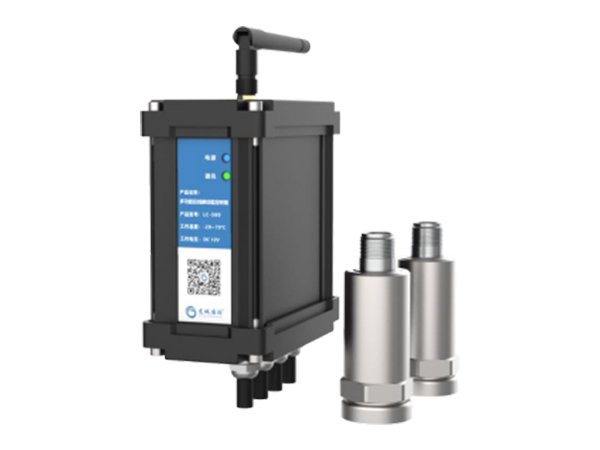

圖. 1 多功能在線振動監控終端（在線監測模塊）

 產品功能

1. 支持現有傳感器接入 – 節省成本

        LC580支持現場設備現有的振動傳感器接入，不需要另外購買傳感器。在硬件設計上，選用了高可靠性、高兼容性的工業級進口元器件，保證了在各種工況下振動數據采集的穩定性和數據精度，并且不會對現場的其他儀器產生干擾。產品自帶增益調整功能，保證了寬頻段數據采集功能，提高了設備在各類振動數據采集業務中的適用性。

2. 設備在線狀態監測 – 早發現、早預防、狀態維修

        振動傳感器安裝在現場設備上，其信號接入在線狀態監測終端，在本地完成精確的設備數據采集，通過 4G 通訊將數據上傳至設備健康診斷平臺。

        企業/遠程設備管理者，可通過電腦/手機 APP 進行遠程訪問，可對所有納入監測的設備進行遠程狀態監測、數據分析以及故障診斷，及時發現設備的故障苗頭，及時人為干預，避免缺陷惡化成大故障。

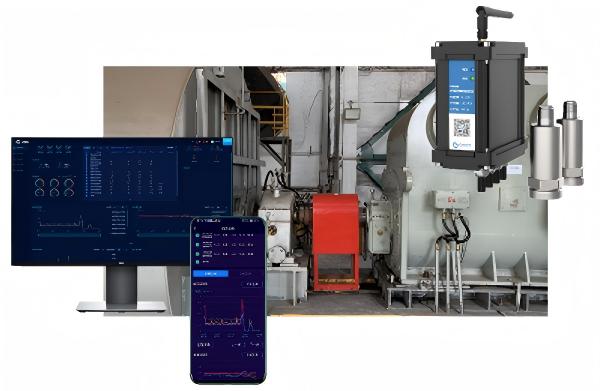

圖. 2  設備在線監測示意圖

3. 軸承診斷 – 可實時監測軸承健康狀態

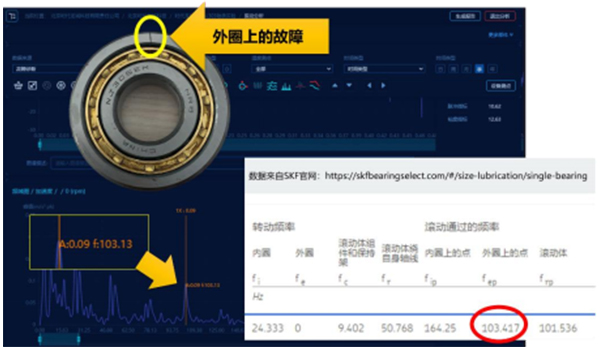

圖. 3 軸承故障診斷

4. 在線動平衡 – 高效實現現場動平衡

        風機運行中即知配重質量與角度，特別適用于引風機，除塵風機等需要經常做動平衡的風機。根據數據統計，單臺風機一年累計節省的電費就遠超出萬元。初次做動平衡時需要先加試重進行標定，之后系統自動記錄動平衡參數，運行時即知風機動平衡配重。

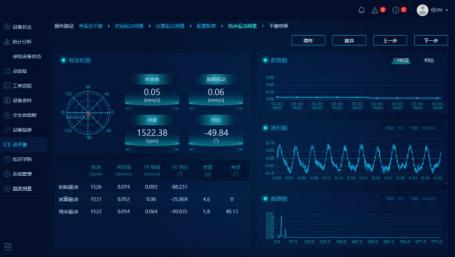

圖.4 轉子動平衡振動測量

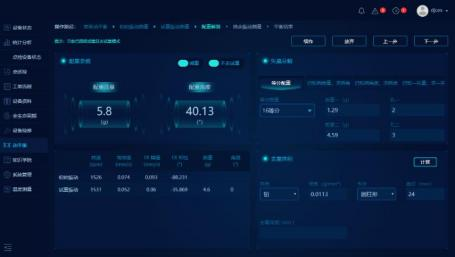

圖.5 轉子動平衡配重解算

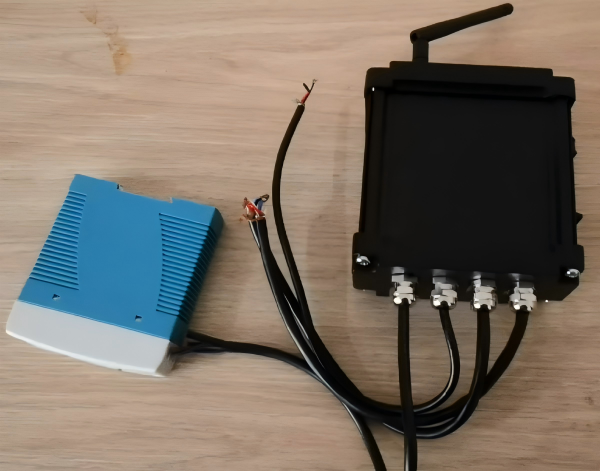

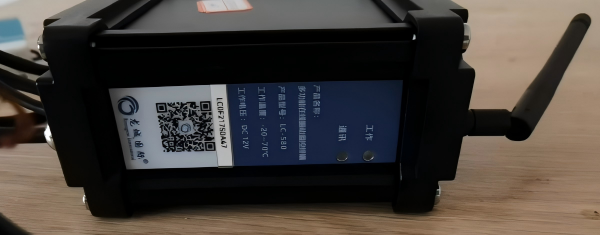

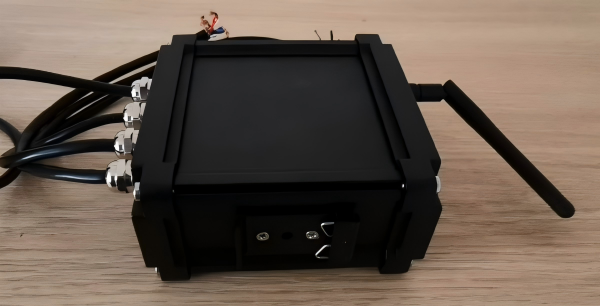

產品展示

應用場景

        LC-580 多功能在線振動監控系統，是專門針對風機類設備開發的監控系統，適合各種類風機設備。

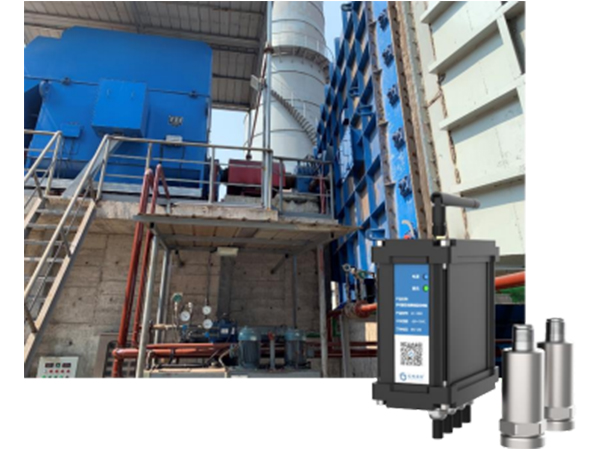

圖. 6 單支撐風機

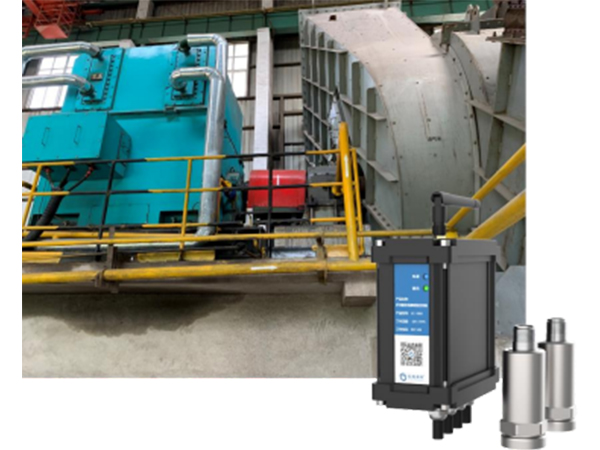

圖. 7 雙支撐風機
