設備類型：提升機

故障：二級扇形齒出現偏心現象。

應用儀器： LC810現場動平衡系統

項目類型：離線檢測

故障描述：

一級嚙合頻率誤差不合理，二級扇形齒出現偏心現象。

故障分析與診斷：

1線入窯提升機，廠商弗蘭德

型號：B3DH10

編號：45030408610002

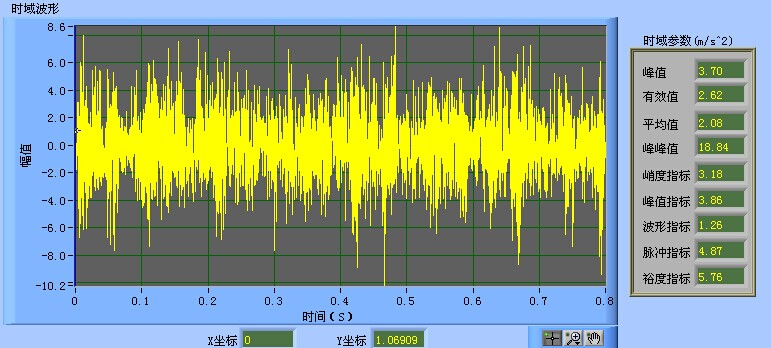

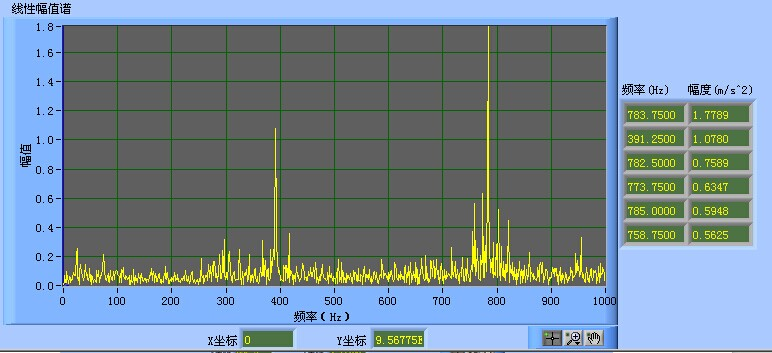

測點為其高速軸水平方向。

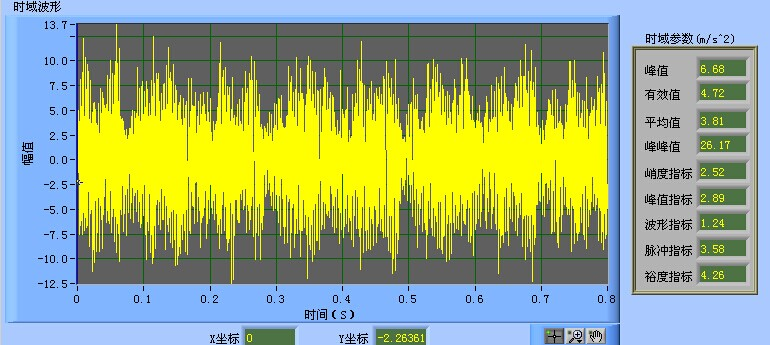

高速軸垂直方向。

此齒輪箱的嚙合頻率是：轉速/60×齒數=25Hz×18=450Hz左右

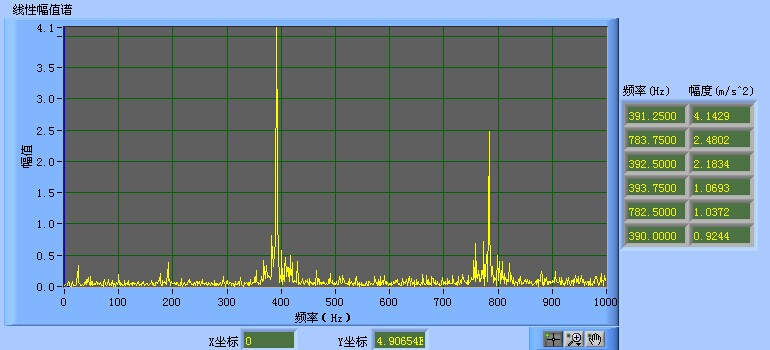

測點輸入軸水平

測點輸入軸垂直

故障解決：

        數據采集一級嚙合頻率誤差是輸入轉速達不到1500轉，應該是在1410轉左右。相應二級嚙合頻率存在同樣的誤差。二級齒的嚙合頻率二倍比較大，判斷二級扇形齒出現偏心現象。
