振動檢測故障診斷報告

一、企業信息

二、設備信息

設備名稱：水泵機組   設備類型：水泵    設備編號： 20170920

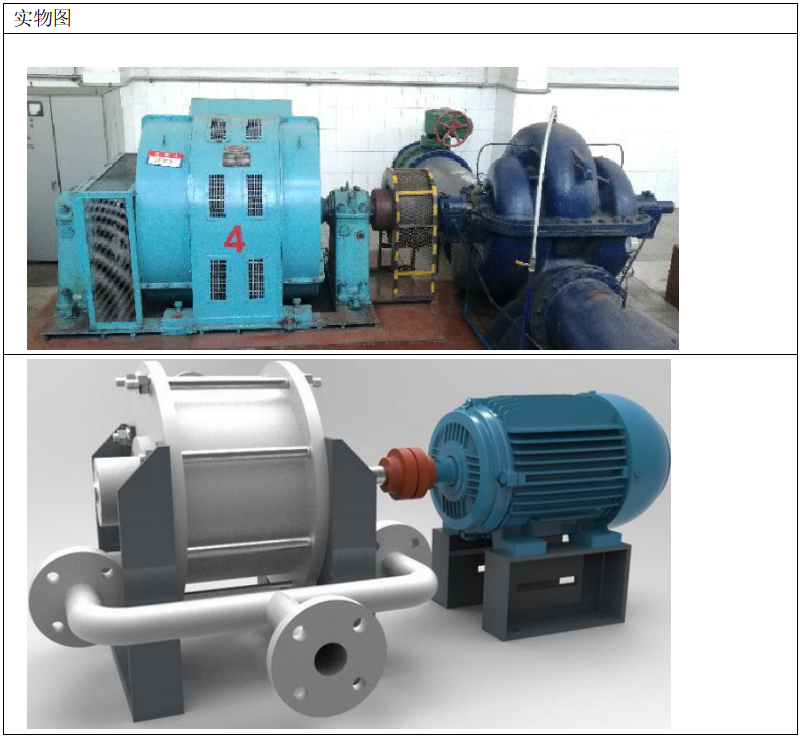

設備圖片：

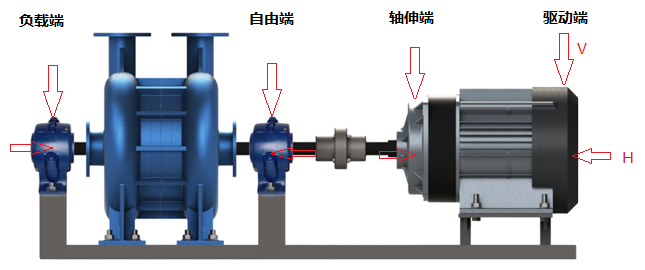

測點布置：

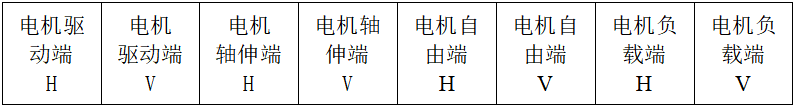

共檢查八個測點

H: 水平

V: 垂直

三、振動檢測故障診斷報告

1. 機組

2. 運行狀態

2.1電機部分（設備編號：YB560-8）

l 電機總體振動在良好范圍內，整機狀態良好。

l 電機兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸承故障特征，表明電機兩端軸承狀態良好。

l 電機與減速箱對中狀態良好，聯軸器無異常特征。

2.2泵部分

l 泵整機振動處于良好范圍內，整機狀態良好。

l 泵兩端測點時域波形無顯著沖擊特征，頻譜高頻段未見軸瓦摩擦特征，表明兩端滑動軸承狀態良好。

l 未見明顯流體（水）振動頻譜特征或分頻能量很小，固泵葉輪狀態良好。

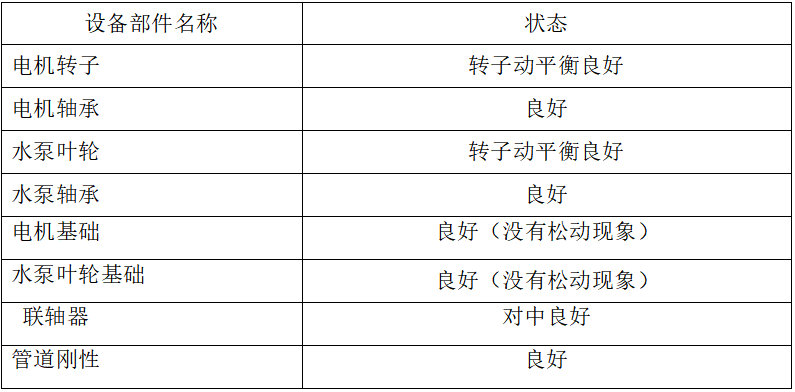

根據數據可判定：

四、詳細分析

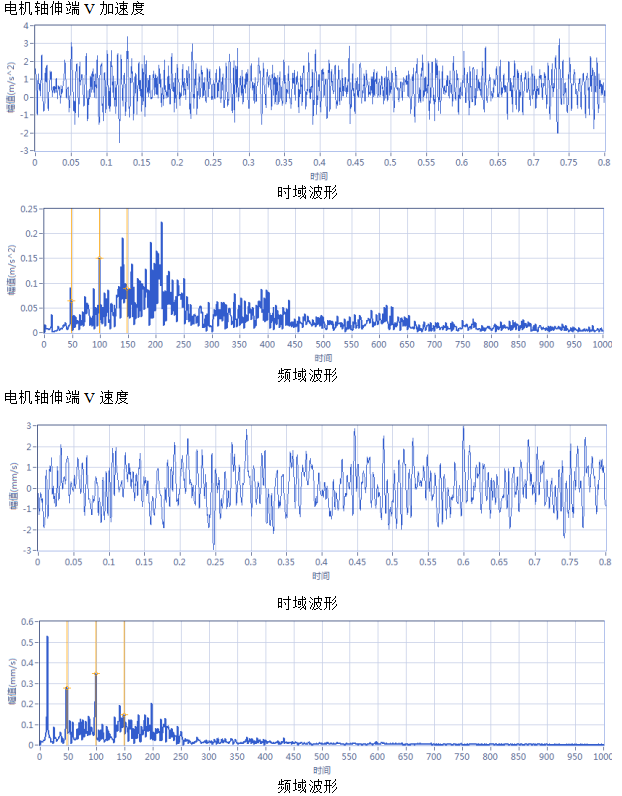

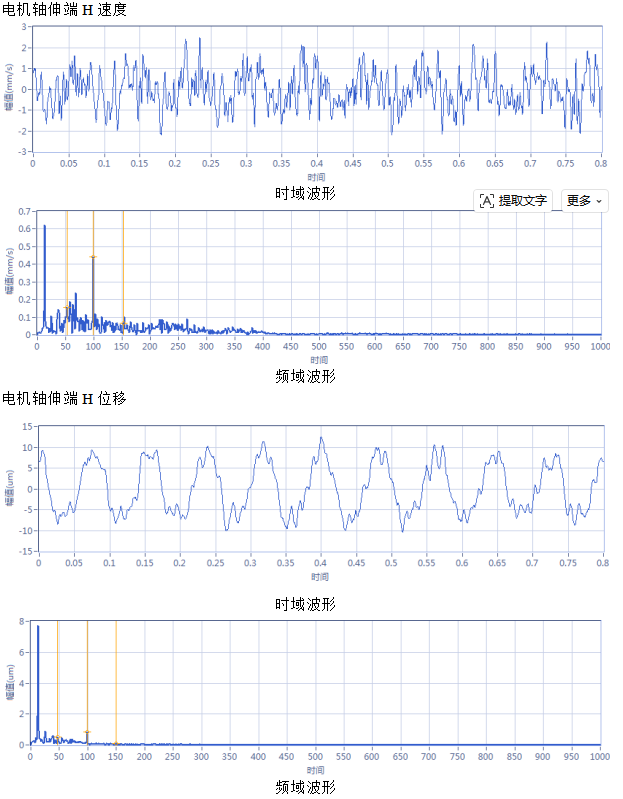

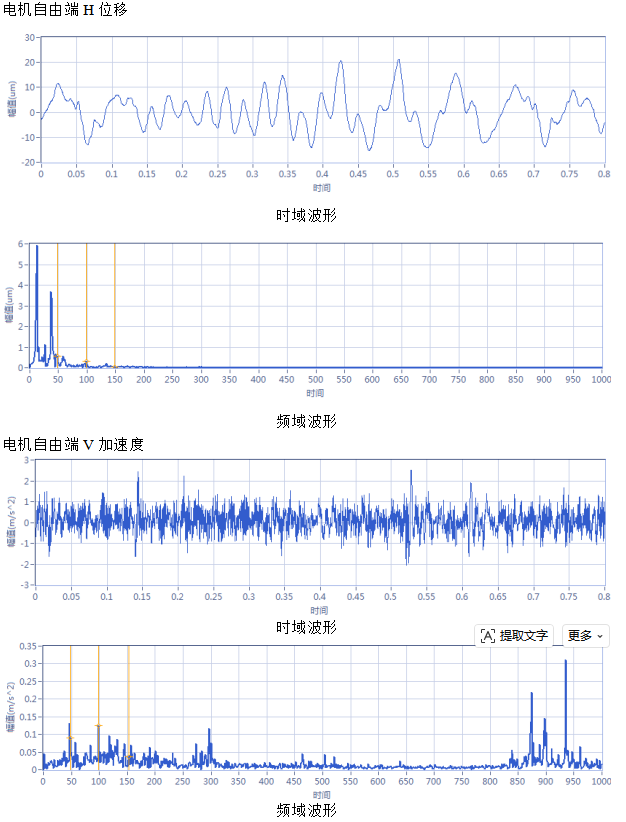

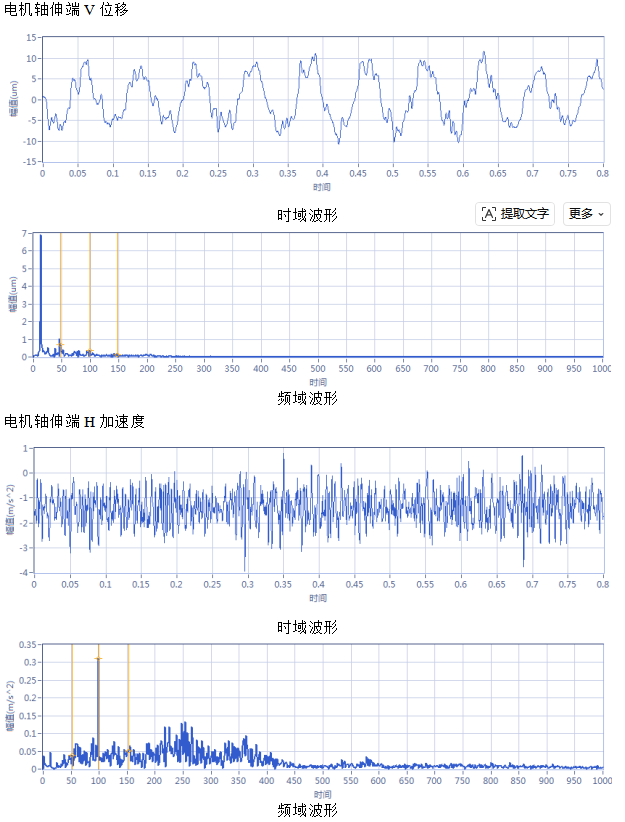

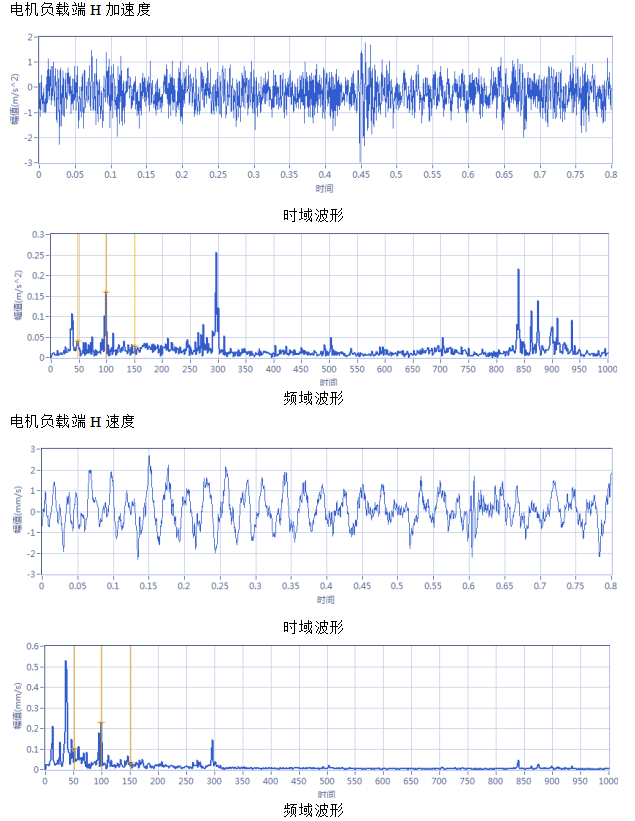

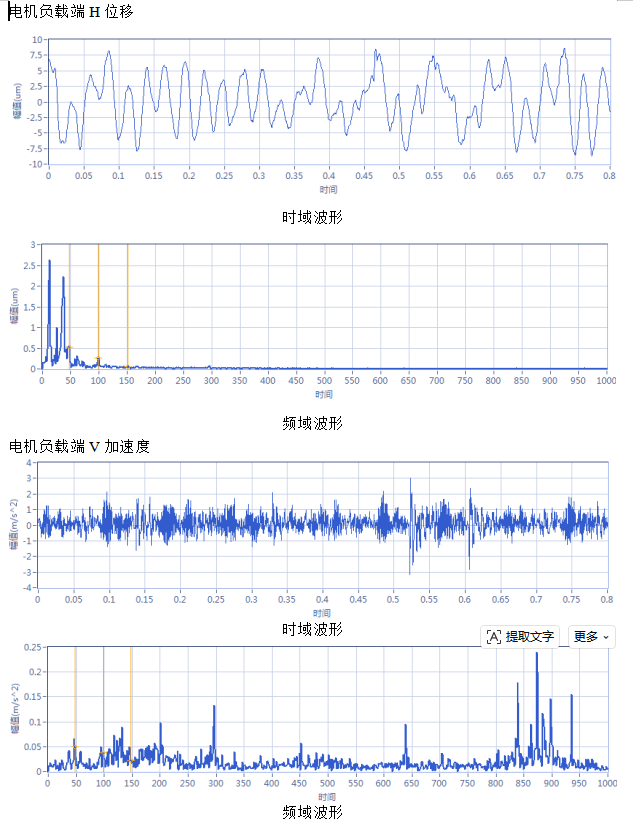

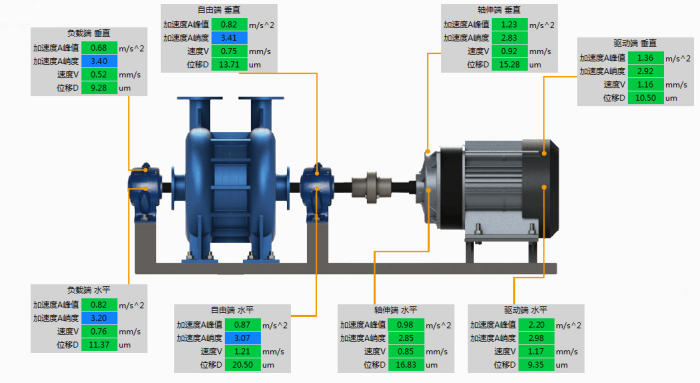

總貌圖：

判定標準：

        現場實際測量中，一般根據測量振動位移、振動速度和振動加速度等參量進行檢測生產實際中，絕大多數設備故障識別振動信號適用于振動速度，因為振幅對低頻振動敏感，振動加速度參量對高頻敏感，而速度參量對頻率的敏感程度則是介于位移和加速度二參量之間。在進行低頻故障及低速設備的監測和診斷時，應選取位移參數量故多釆用壓電式加速度傳感器；在進行高頻、高速類設備的診斷時，應選擇加速度參量。而進行寬頻帶內設備的總體監測時，選取速度參量較為真實可靠。對設備從振幅、速度、加速度全方位監測比較，以期得到較為準確的結論。

        故分別采集水泵機組測點驅動端、軸伸端、自由端、負載端水平垂直方向（a、v、d）三種數據類型

分析頻率1000   采樣點數2048

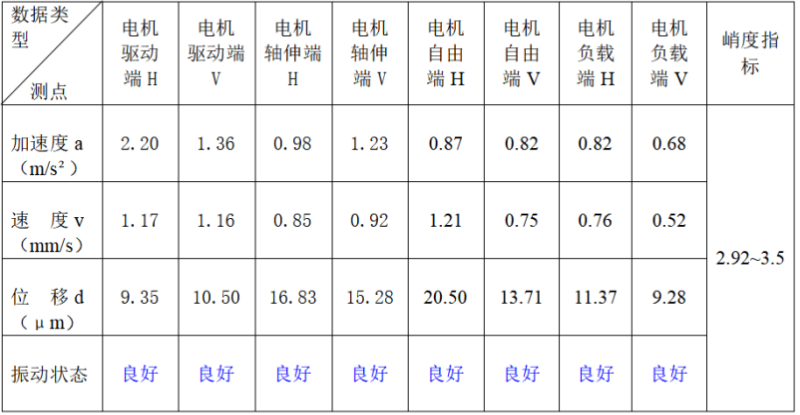

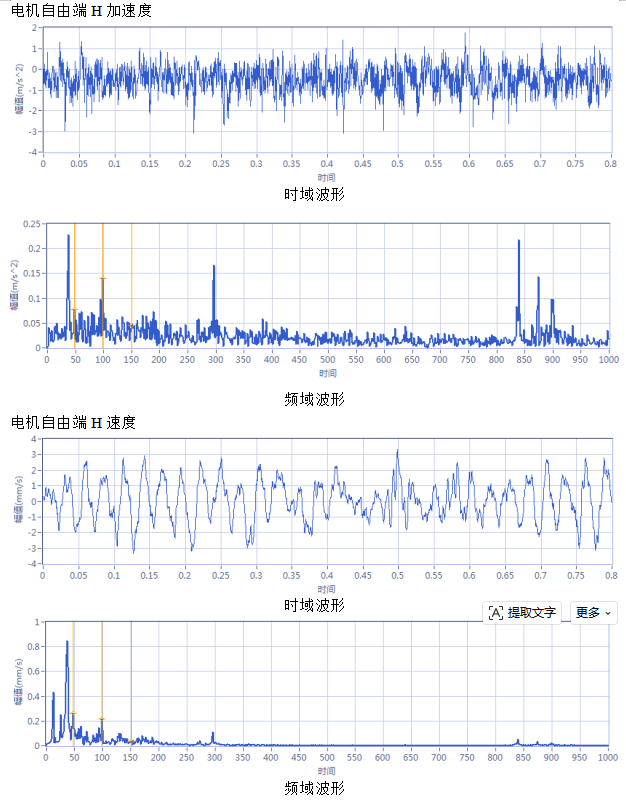

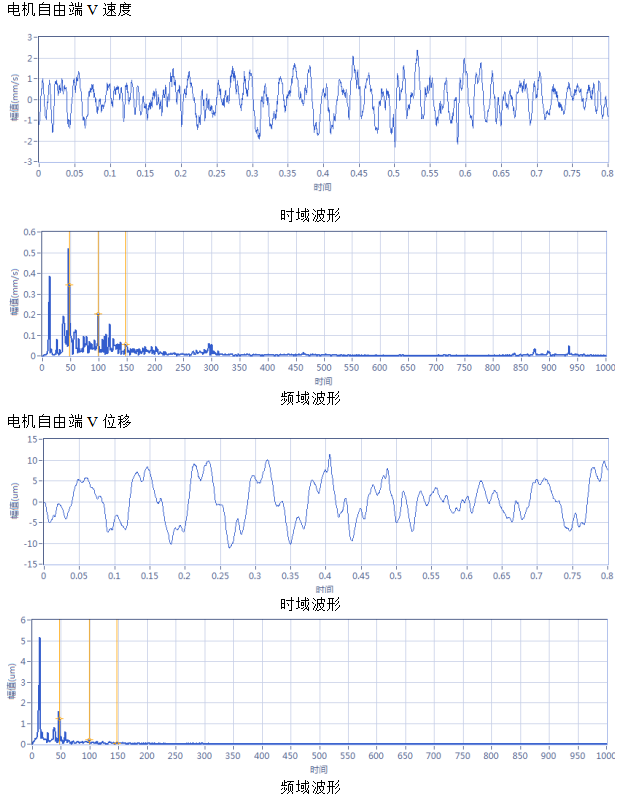

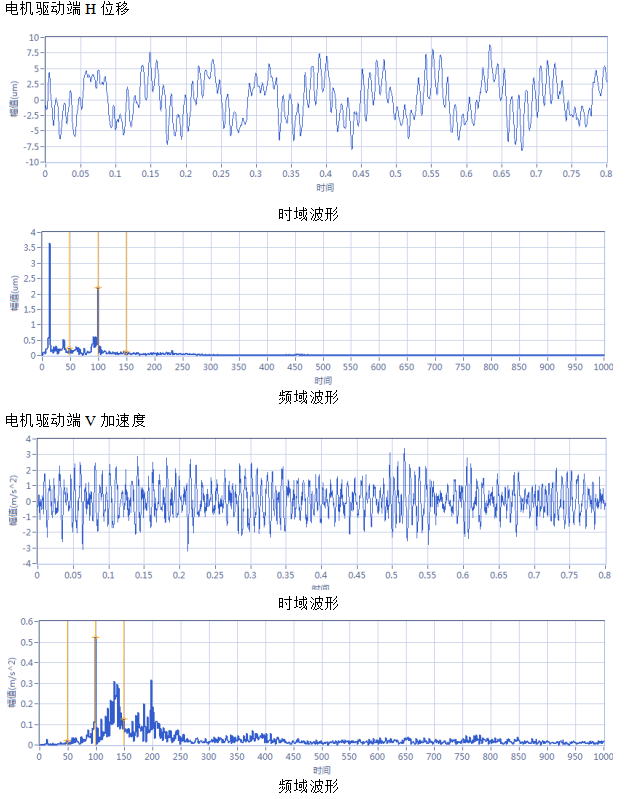

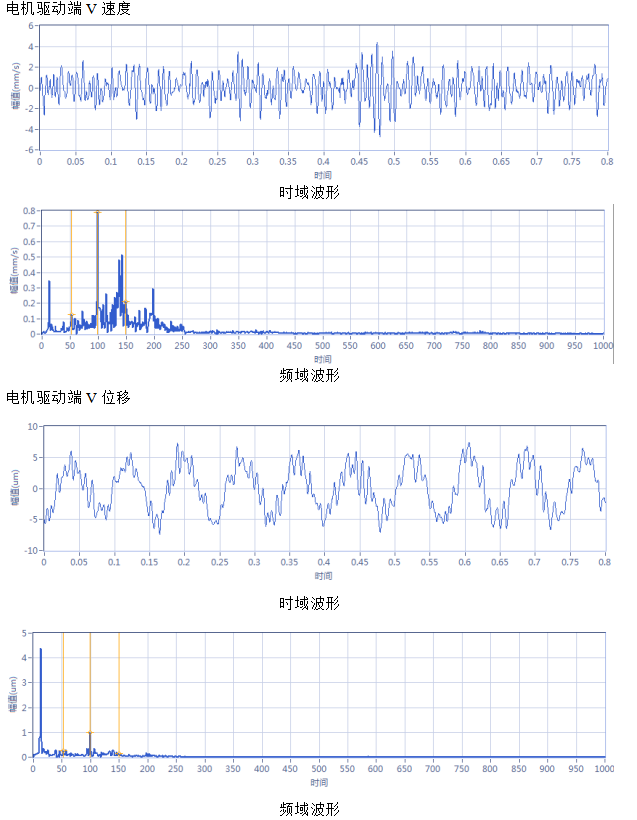

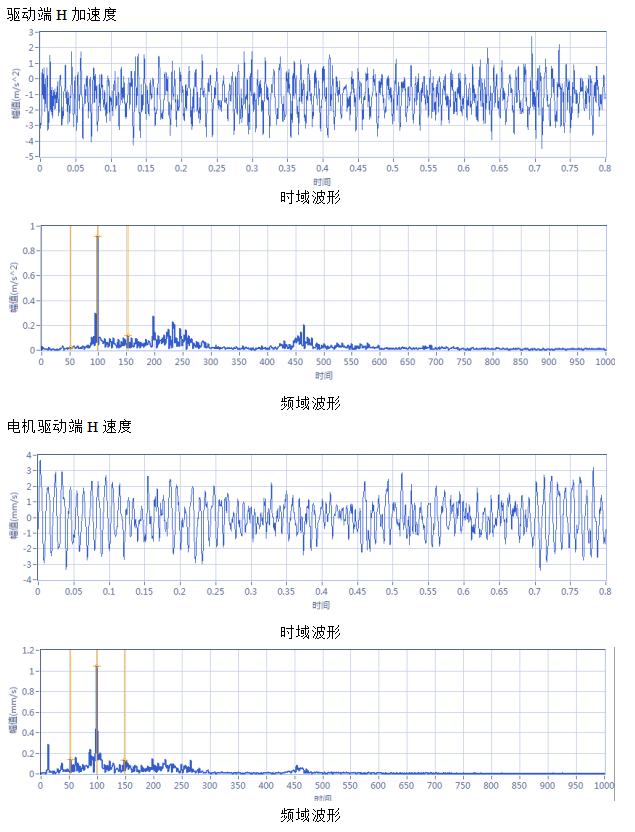

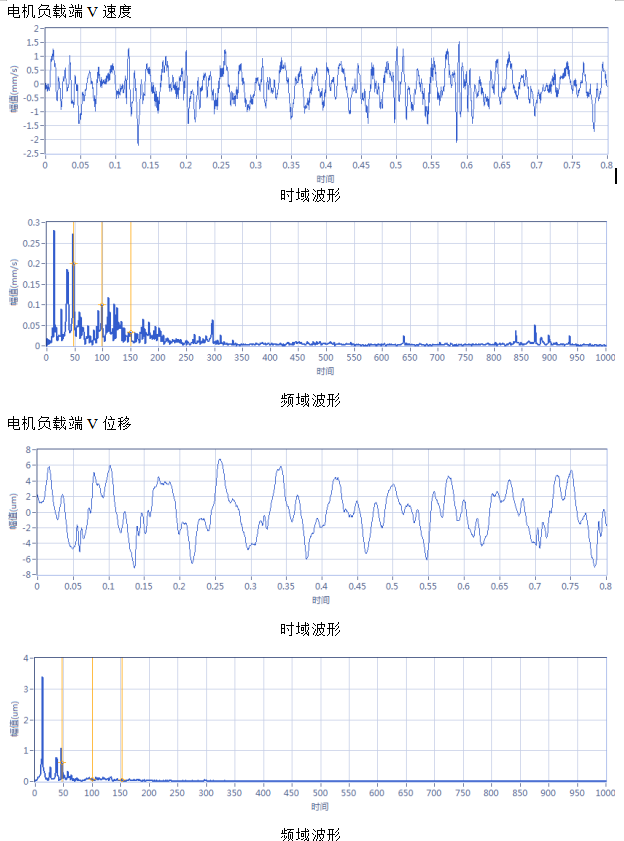

詳細數據如下表：

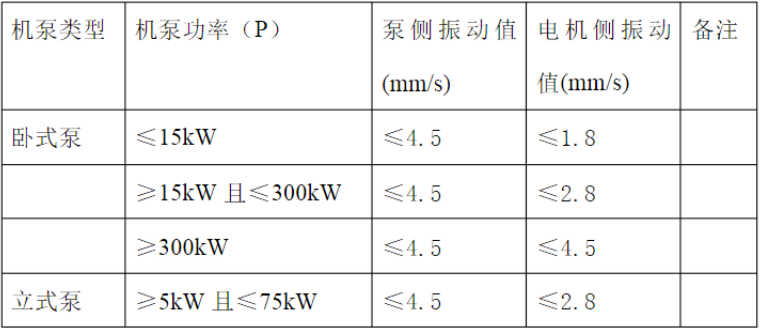

根據旋轉機械振動診斷國際標準ISO-10816振動烈度小于2.8mm/s  位移小于28μm振動均在良好限值以下，故此泵整機狀態良好。
