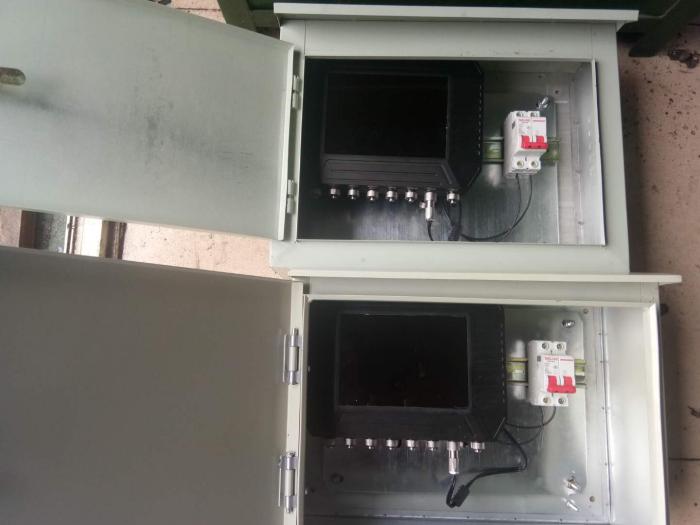

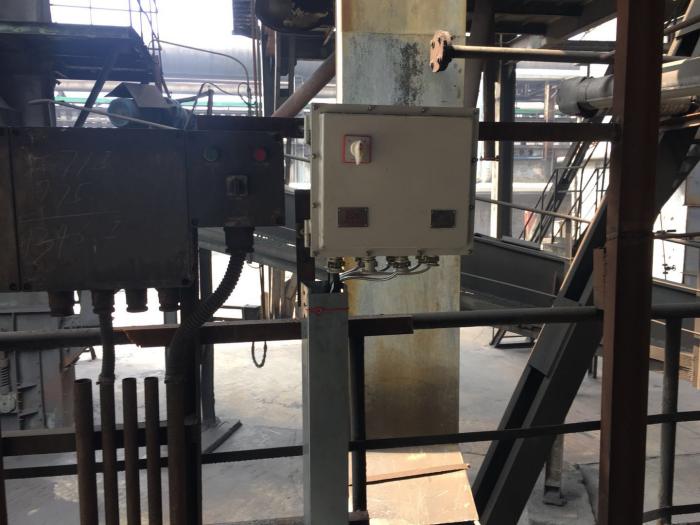

發電異常波形數據情況說明

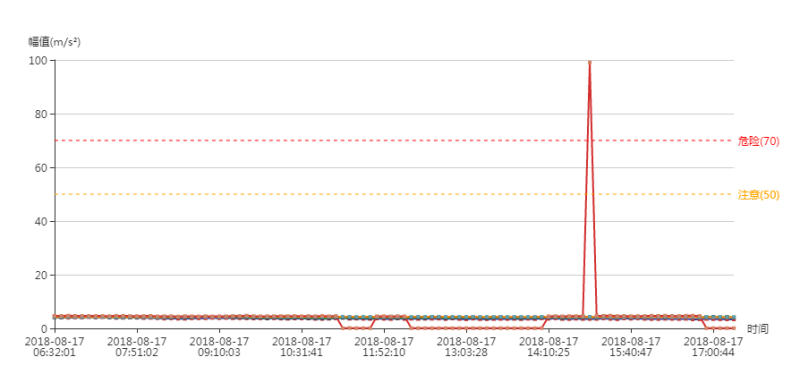

9號發電機加速度趨勢圖譜

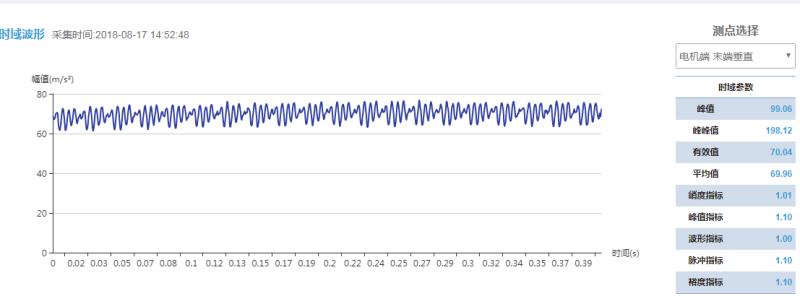

對應測點時域波形圖

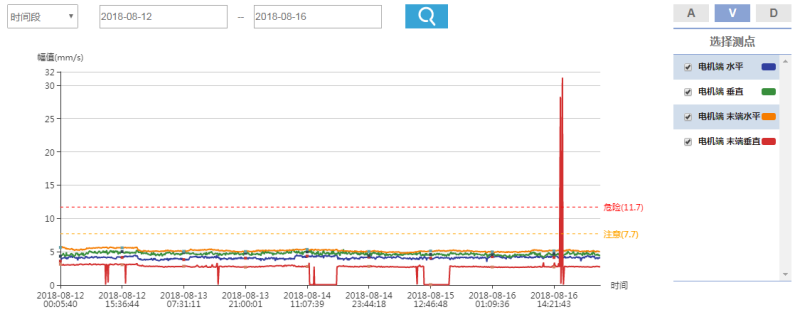

8.12-8.16趨勢圖

        通過圖譜可以看出，加速度突然增大的振動波形不可取，是無效數據。

        但通過對8.12-8.16號振動趨勢圖，可以看出該發電機振動值異常。

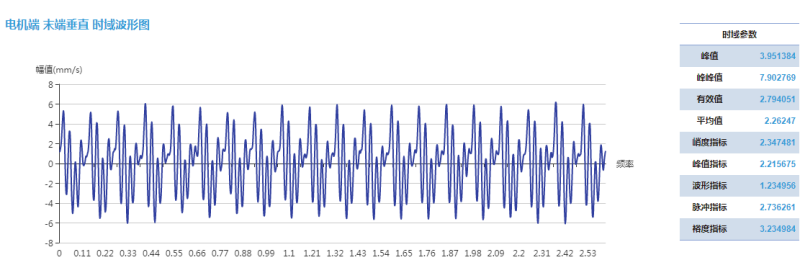

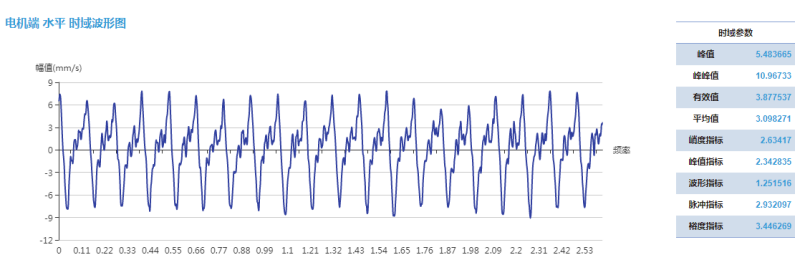

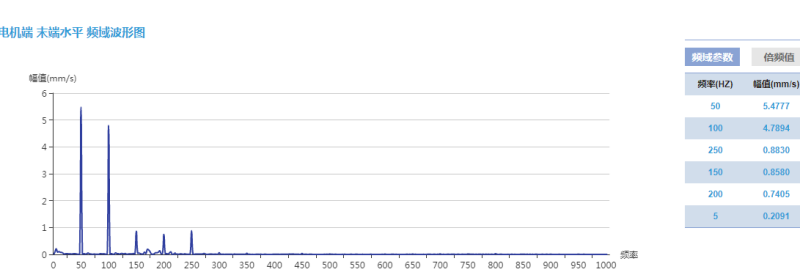

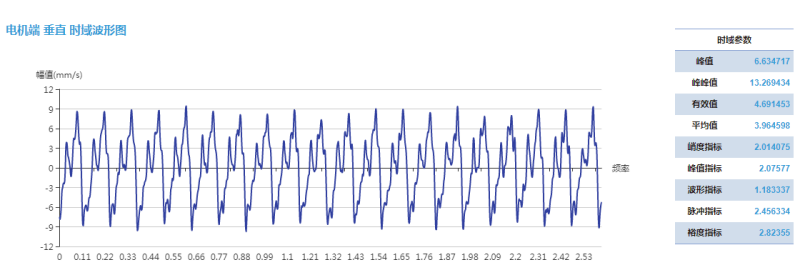

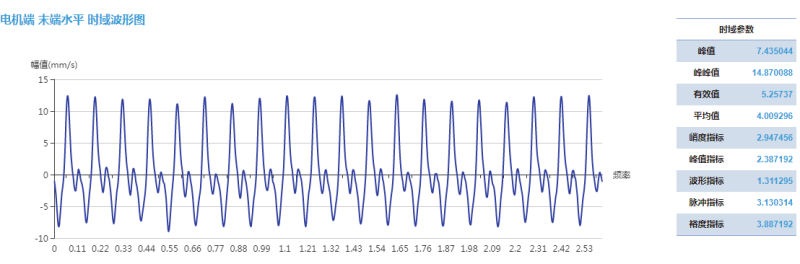

發電機測點速度振動波形

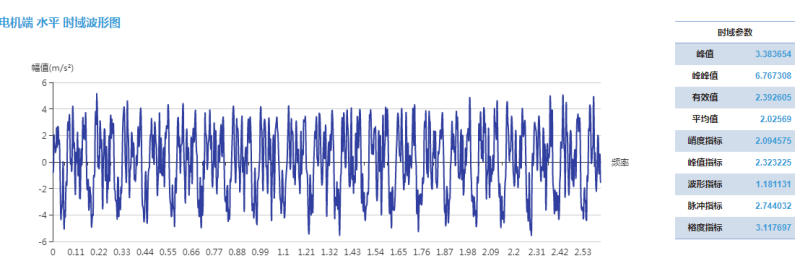

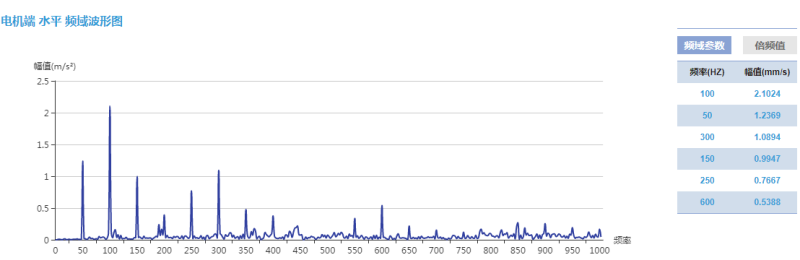

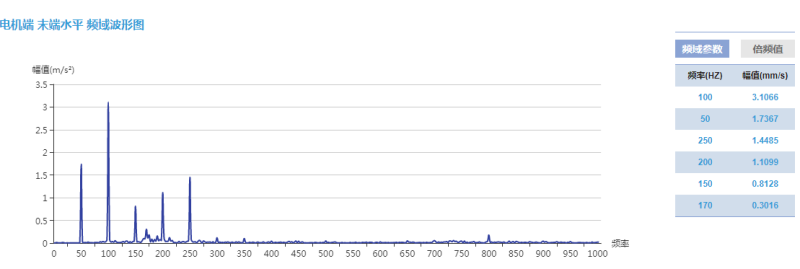

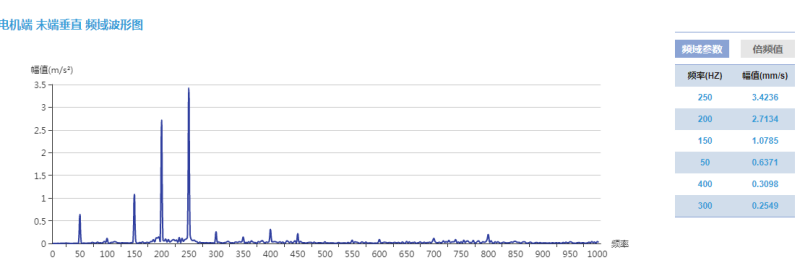

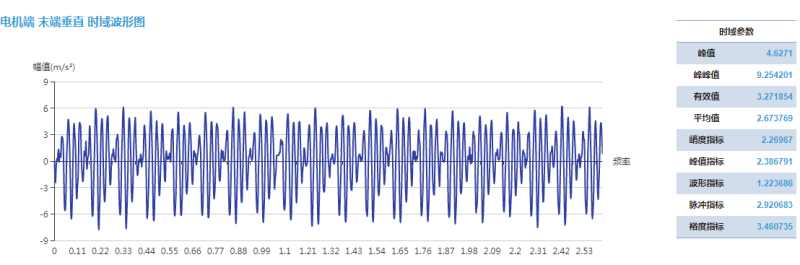

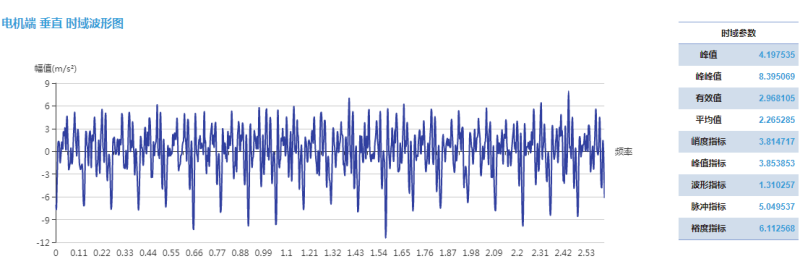

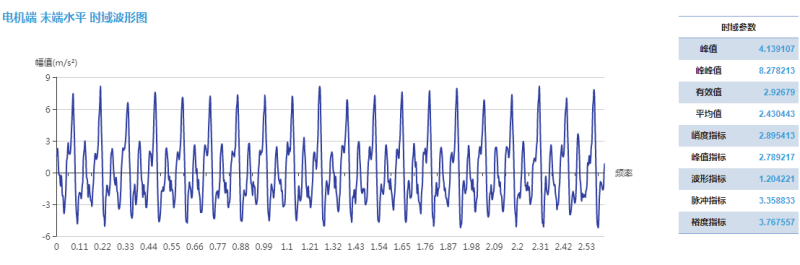

發電機測點加速度振動波形

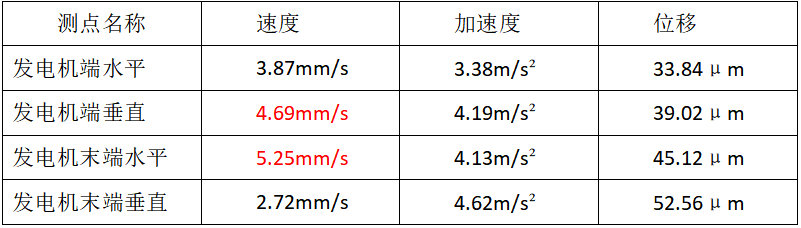

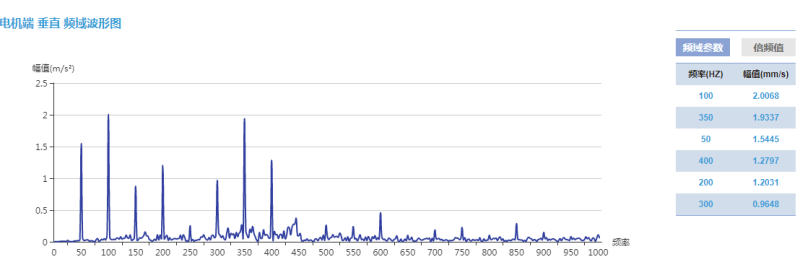

各測點振動幅值大?。ń厝∧骋粫r間段數據）

診斷措施：

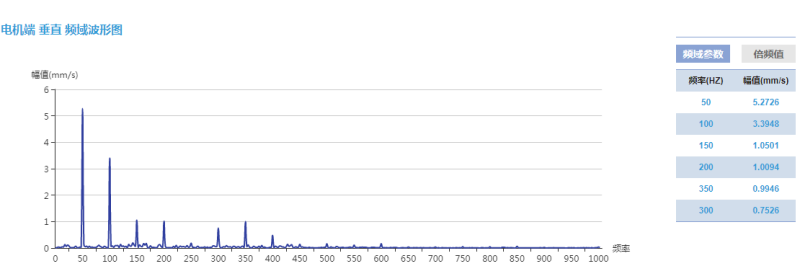

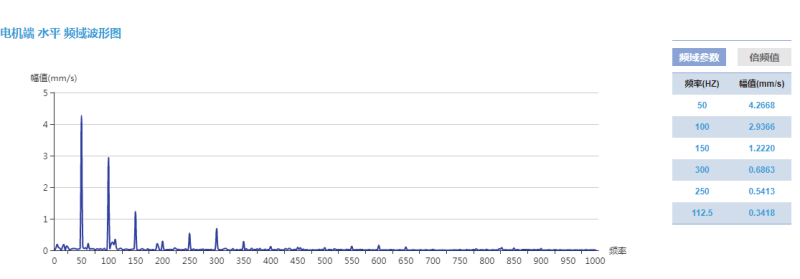

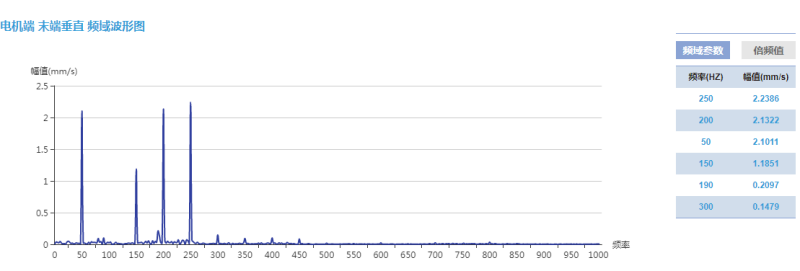

        通過觀察可以看出發電機末端振動數據頗大，末端水平5.25mm/s，8.12-8.16號振動數據趨勢圖觀察可以看出，9#汽輪發電機一直處于這個振動狀態，通過圖譜可以看出，發電機前端水平、垂直1X、2X占主導頻率，3X、4X、5X卻伴隨出現，說明發電機存在動平衡不良、同心度不對中。但通過發電機末端水平2X占主導頻率,1X、3X、4X 、5X伴隨。說明同心度不良。而發電機末端垂直，4X、5X占主導頻率，1X、3X伴隨。綜合診斷，發電機存在動平衡問題，同心度不好，瓦座松動（前端、末端）。

處理建議：

1、建議檢查發電機前端、后端瓦座間隙，檢查軸承座底腳螺栓。

2、檢查發電機與汽機同心度。

3、發電機轉子動平衡校正
