企業意義

宗旨：保證設備的安全、可靠、經濟運行，提高企業利潤

設備健康管理應用之后：

事故發生率：降低75%           維修費用：減少25% 至 50%

核心目的

保證設備的安全、高效運行；隨時隨地、輕松掌控設備健康狀態；

設備在線監測與精密點檢統一平臺，高效管理設備、人員，為設備運行保駕護航；

實現故障早期預警、精確診斷、預知維修，提高設備運轉率，降低設備維修費用。大數據助力設備健康運行；

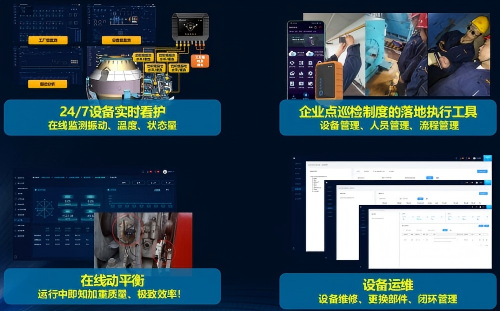

核心功能

系統介紹

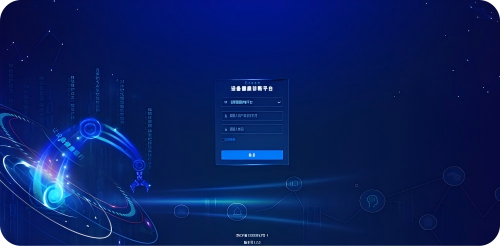

1、本平臺基于B/S架構，方便日常維護及管理單一賬號登錄，保證賬號主體唯一性

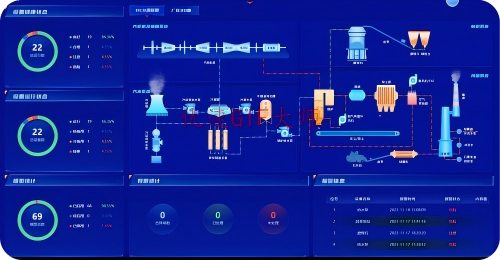

2.多維度駕駛艙

點擊公司駕駛艙產線版圖，進入各產線駕駛艙。

產線駕駛艙可定制為專屬產線，此模型按照產線布局復刻。

產線參數可添加到駕駛艙內，使駕駛艙體現實際現場情況。

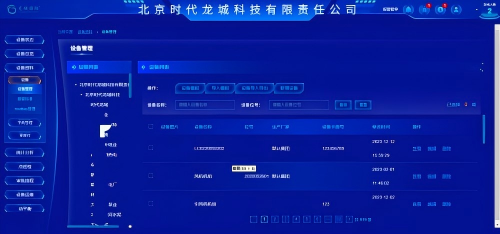

3.設備檔案

設備檔案涵蓋設備基本參數、出廠信息、試運行信息、設備圖紙、設備結構、設備點檢、液壓潤滑、檢修履歷、備件履歷、設備分類。

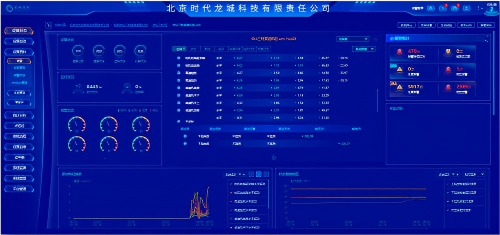

4.設備數據展示

在線監測、點檢、潤滑、其他狀態量數據上傳系統，設定報警標準實現異常缺陷自動報警。下部可查看振動趨勢和狀態量趨勢圖。

5.數據分析

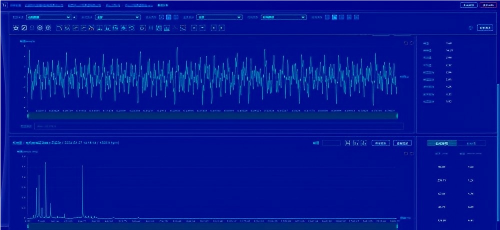

可按日、周、月、年或自定義時間查看振動趨勢圖。同時可查看每個上傳測點的時域圖和頻域圖，并可使用工具對采集波形進行診斷分析，生成診斷報告。

6.設備狀態監測-專家診斷系統

專家分析模塊利用波形工具對波形進行分析，確定故障部位及原因，生成故障報告和缺陷

系統功能

一、AI智能診斷系統

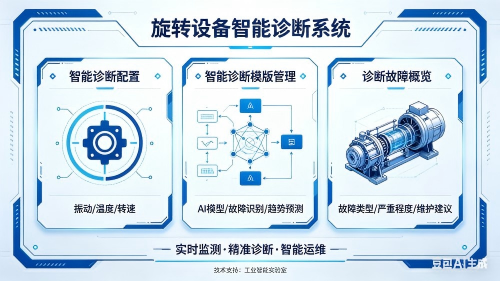

基本介紹

智能診斷配置

通過對數字孿生模型配置，用戶可以自定義故障類型、特征參數和診斷規則，實現對不同設備的個性化診斷適配。

智能診斷模板管理

內置覆蓋常見設備類型的診斷模板庫，支持用戶快速部署或二次自定義模板，大幅提升設備故障診斷的配置效率。

診斷故障類型概覽

全面支持不平衡、不對中、機械部件損傷等多種典型故障類型診斷，并自動生成包含趨勢分析與特征圖譜的詳細報告。

技術實現

核心支撐

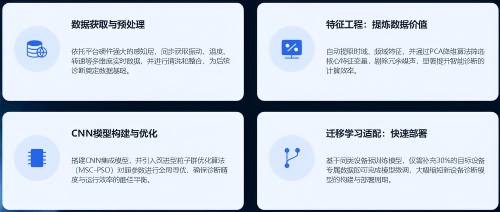

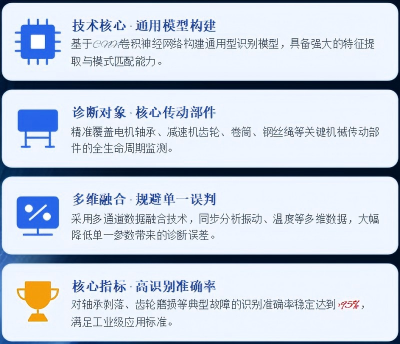

1.部件級故障識別模型：CNN神經網絡驅動的精準診斷

2.技術核心：設備健康指數 (HI) 模型

構建標準化的指數計算模型，將多維監測數據歸一化，輸出量化的設備健康度評分，作為狀態評估的核心依據。

3.評估邏輯：多維度加權融合

整合所有關鍵部件的診斷結果，基于部件重要度配置動態權重，通過加權算法進行綜合評估，確保結果客觀準確。

4.設備健康狀態分級標準

正常 (HI ≥ 85)設備運行狀態良好，各項性能指標均在正常范圍內，無異常風險，可按計劃繼續運行。

關注 (60 ≤ HI < 85)存在輕微異常趨勢或偶發報警，暫不影響運行。建議加強實時監測頻率，密切關注指標變化趨勢。

警告 (40 ≤ HI < 60)檢測到明顯故障隱患，設備性能已出現下降。需盡快安排計劃檢修，消除隱患，防止故障進一步惡化。

危險 (HI < 40)故障風險極高，隨時可能發生停機事故。必須立即停機進行全面排查與處理，避免造成嚴重生產損失。

5.系統級趨勢預測模型

技術核心 · 算法驅動

基于 LSTM 長短期記憶網絡算法構建核心模型，通過深度學習挖掘海量運行數據中的隱含特征。

趨勢預測 · 動態感知

學習設備健康指數(HI)隨時間的動態變化規律，精準預測未來 30-90 天內設備健康狀態的演變趨勢。

RUL · 剩余壽命預估

基于設備歷史劣化數據與實時工況，科學預估關鍵部件的剩余使用壽命，量化設備健康風險等級。

閉環管理 · 主動規劃

自動觸發備件采購提醒與維修計劃前置制定，將傳統的“被動維修”徹底轉變?yōu)椤爸鲃?dòng)規劃”的管理模式。

6.庫

專家?guī)?沉淀行業經驗

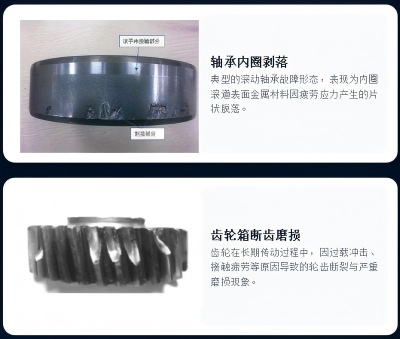

收錄海量典型故障案例，涵蓋制造安裝缺陷、運行損耗故障、環境誘發故障等，為AI診斷提供寶貴的“經驗”支撐。

知識庫-構建標準規范

整合工業設備設計手冊、通用維護規程、行業標準，構建標準化的故障診斷規則庫與參數閾值體系。

故障模擬庫-彌補數據短板

通過仿真技術生成多工況下的故障模擬數據，有效彌補實際工業場景中故障數據樣本稀缺的短板，提升AI模型的泛化能力。

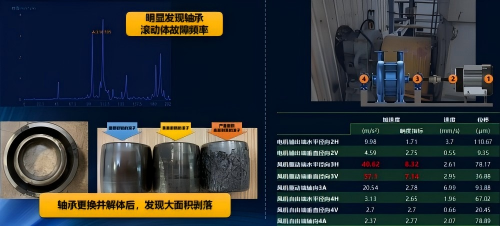

7.軸承故障診斷 實例

二、在線狀態監測系統

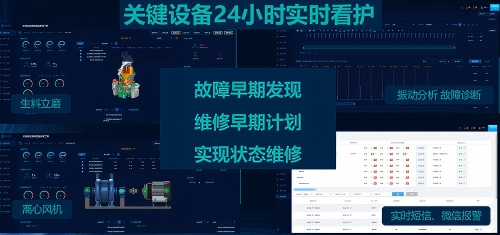

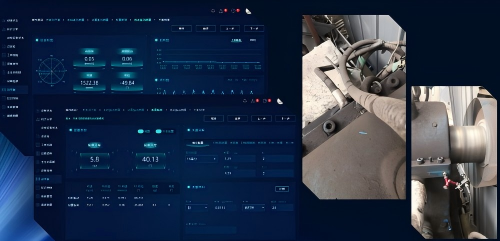

1.設備在線振動、狀態監測

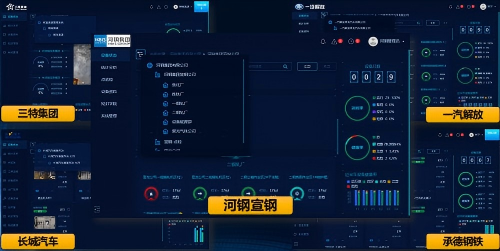

2.設備在線監測成功案例

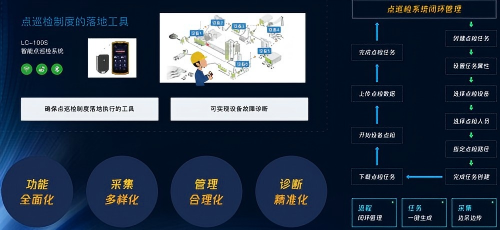

三、設備點巡檢系統

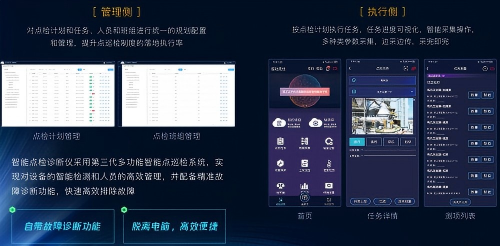

1.設備點巡檢

2.直接經濟效益

（1）經大量數據統計分析，工廠內月度設備故障率大致為 2% ~ 3%

假設本項目涉及的設備總量為100臺，即每月的設備故障可達2 ~ 3臺

僅以更設備軸承為例，每次更換費用（人工和備件）達到0.5萬元，即每月達到1~1.5萬元

每年的軸承更換費用達到12~18萬元

（2）使用設備狀態在線監測、點巡檢、油脂管理，及時發現、維修設備的缺陷，有效延長設備零件使用周期

（3）避免小缺陷發展成大故障

3.間接經濟效益

（1）挽回的因流水線停止導致的生產收益損失

（2）設備分布于鋼鐵生產工藝流程的不同節點，某一個節點出現設備停機拋錨，會影響整個鋼廠的生產量。

（3）還是以更換設備軸承為例，一個月出現一次更換軸承損壞故障，一個軸承所用的時間為8小時，此設備所在的流水線則停車8小時，以一條流水線每小時鋼產量為100噸計算，8小時損失的經濟效益為：

8小時/月*100噸/小時 * 2000元/噸 = 160萬元/月

4.綜合經濟效益

綜合直接及間接經濟效益，可節省及挽回的費用為【2 + 160 = 162萬元/月】至【3 + 160 = 163萬元/月】

結合“系統的總投入”和“挽回的費用”，本次項目的投入，可在較短周期內回收

在回收周期之后，所產生的均為正經濟效益，且時間越長，效益越大

四、轉子在線動平衡

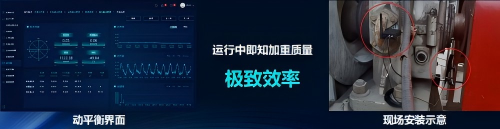

1.在線動平衡系統

 無需任何操作，直接獲得配重參數

 一次啟停機完成動平衡，高效，節能

 一機多能，在線與手持便攜方式均可

 振動全生命周期管理，風機振動無憂

2.成功案例

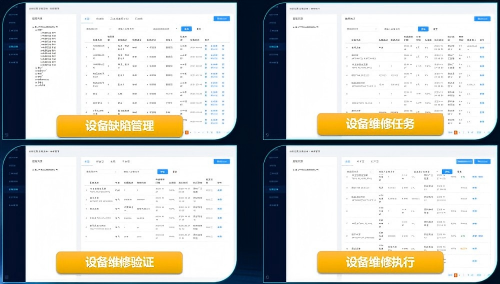

設備運維 閉環管理
